Rattachement d’un plan : à quoi ça sert
Un mot qui revient dans tous les devis de topographie, sans que personne n’explique vraiment ce qu’il recouvre. Voici à quoi il sert, pourquoi il coûte un peu plus cher, et quand on ne peut pas s’en passer.
Une mesure isolée ne se compare à rien
Imaginez un plan parfaitement précis, où toutes les distances entre les points sont justes au centimètre. Ce plan est excellent — tant qu’on ne cherche pas à le rapprocher de quoi que ce soit d’extérieur. Le jour où il faut le superposer à une donnée voisine, à un réseau existant ou à une contrainte réglementaire, il devient inutilisable.
Le rattachement résout ce problème. Il consiste à exprimer les positions et les altitudes mesurées dans des systèmes de référence nationaux, communs à tous les professionnels. En France, ces systèmes existent et sont utilisés par tous les professionnels : un système national pour les positions, et un système national pour les altitudes, dont les valeurs sont couramment appelées cotes NGF.
Un plan rattaché peut donc être superposé à n’importe quel autre document exprimé dans le même système, aujourd’hui ou dans dix ans. C’est ce qui lui donne sa valeur dans la durée.
Un plan non rattaché coûte un peu moins cher à produire, parce qu’il évite un travail de raccrochage et de contrôle. Mais il vit en vase clos, et cette économie se paie souvent au premier besoin de comparaison.
Le rattachement en position
Rattacher en position, c’est donner à chaque point du plan des coordonnées exprimées dans le système national plutôt que dans un repère local arbitraire.
- Le plan peut être superposé à des données publiques ou à d’autres relevés
- Deux levés réalisés à des dates différentes se recalent sans reprise
- Les échanges avec un bureau d’études ou un exploitant de réseau deviennent possibles
- Le document reste exploitable longtemps après la fin du projet
Sur un simple relevé de jardin destiné à une esquisse, ce rattachement n’est pas toujours indispensable. Sur un projet destiné à durer ou à circuler entre plusieurs intervenants, il le devient rapidement.
Le rattachement en altitude, souvent le plus critique
Le rattachement altimétrique consiste à exprimer les altitudes dans le système national de nivellement. C’est lui qui permet de dire qu’un plancher se situe à telle cote, et de comparer cette valeur avec celle d’une voirie, d’un ouvrage voisin ou d’un seuil réglementaire.
Sans ce rattachement, on peut toujours mesurer des différences de hauteur à l’intérieur d’un même terrain. Mais on ne peut rien démontrer vis-à-vis de l’extérieur. Or c’est précisément ce que demandent les dossiers dans lesquels une cote de plancher doit être justifiée.

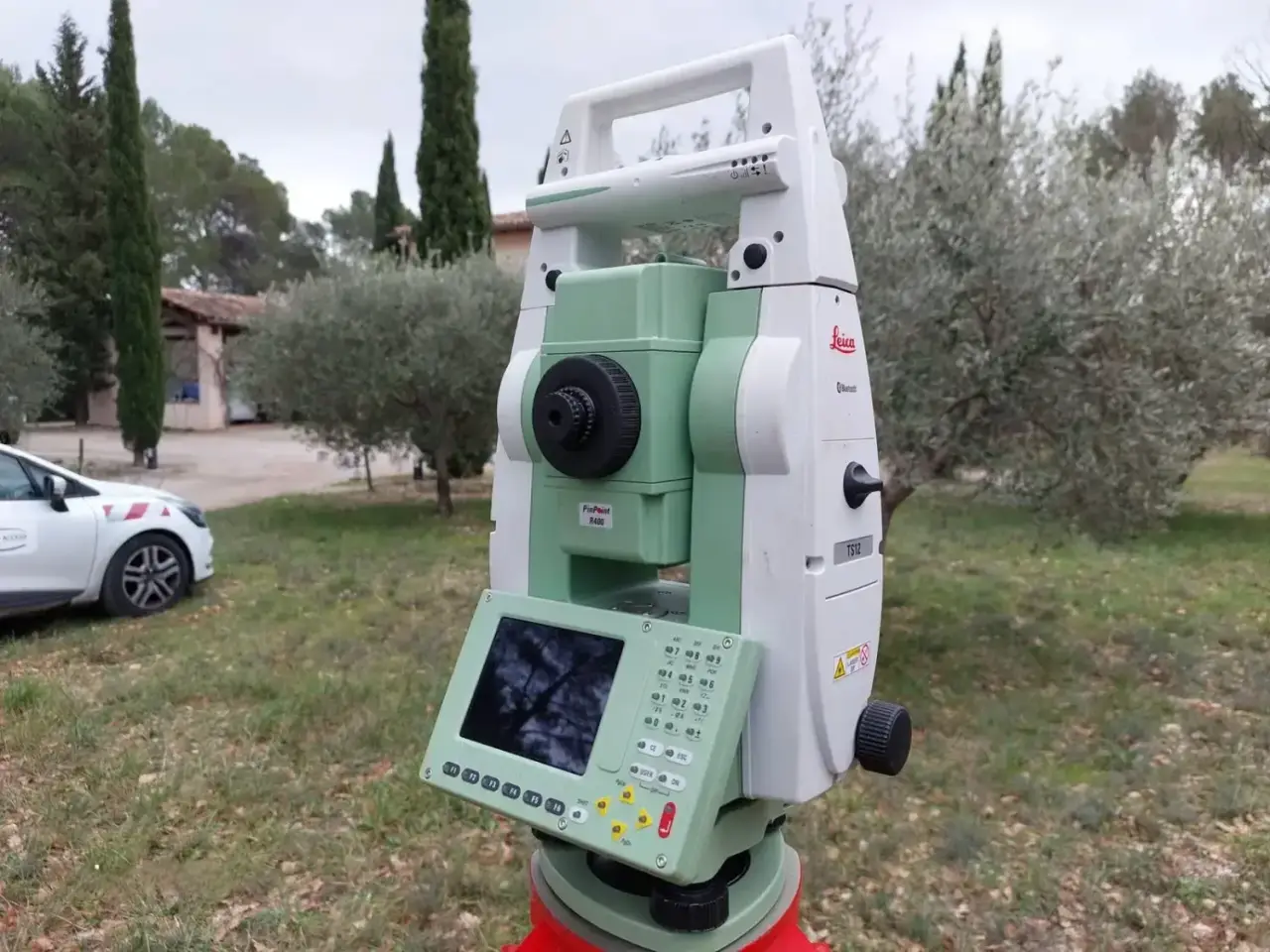

La qualité du rattachement altimétrique repose sur la rigueur du cheminement : l’enchaînement des stations doit se refermer, et cette fermeture doit être vérifiée. Un nivellement non contrôlé peut paraître correct et être faux de plusieurs centimètres.
Dans la pratique, nous matérialisons également un repère stable sur le site et nous écrivons sa valeur. Toutes les entreprises du chantier peuvent alors travailler dans la même référence, sans reprendre la mesure à chaque étape.
| Usage du plan | Rattachement en position | Rattachement en altitude |
|---|---|---|
| Esquisse ou étude de faisabilité | Utile mais pas indispensable | Recommandé dès qu’il y a de la pente |
| Dossier d’urbanisme | Recommandé | Indispensable si une cote est demandée |
| Implantation de bâtiment | Utile | Indispensable |
| Calcul de terrassement | Utile | Indispensable |
| Réseaux et récolement | Indispensable | Indispensable |
| Comparaison de deux levés | Indispensable | Indispensable |
Comment savoir si un plan est rattaché
C’est une question légitime, et la réponse se lit directement sur le document.
- Le cartouche mentionne le système de coordonnées utilisé
- Les altitudes portent une indication du système altimétrique
- Un repère de référence est localisé et sa valeur indiquée
- Les coordonnées des points d’appui figurent dans le document
Si aucune de ces informations n’apparaît, le plan est probablement exprimé dans un repère local. Ce n’est pas un défaut en soi, mais il faut le savoir avant de compter dessus pour justifier quoi que ce soit.
Payer le rattachement une fois plutôt que le levé deux fois
Le surcoût d’un rattachement représente une part modeste du prix d’un levé. En regard, refaire une intervention parce que le premier plan ne pouvait pas être recalé coûte l’intégralité d’un nouveau levé.
Notre position est donc simple : nous vous expliquons ce que le rattachement apporte dans votre cas précis, et vous décidez. Sur un petit relevé sans suite prévue, s’en passer est parfaitement défendable. Dès qu’un dossier, un chantier ou un tiers entre en jeu, nous le recommandons franchement.
Dans tous les cas, la mention figure explicitement sur le devis. Vous saurez ce que vous achetez avant de signer, ce qui n’est pas toujours le cas dans ce métier.
Ce que comprend un rattachement
Ce que nous faisons
- Le raccrochage de la mesure aux systèmes de référence nationaux
- Le cheminement contrôlé et la vérification de sa fermeture
- L’indication du système utilisé dans le cartouche du plan
- La matérialisation d’un repère stable et l’écriture de sa valeur
- La possibilité de recaler un levé ultérieur sur le même repère
Ce qui sort du cadre
- La garantie qu’un repère ne sera pas détruit après notre passage
- L’interprétation réglementaire des altitudes obtenues
- La fourniture de données appartenant à des tiers
- Les opérations réservées aux professionnels inscrits à l’Ordre
Notre périmètre, dit clairement
Toutes les opérations qui fixent juridiquement les contours d’un terrain sont réservées par la loi aux professionnels inscrits à l’Ordre. Le cabinet n’intervient pas sur ce champ.
Notre métier, c’est la mesure, le calcul et le dessin : levés topographiques, plans, implantations, métrés et modélisation. Si votre dossier appelle une intervention réservée, nous vous le disons dès le premier appel et nous vous orientons vers le bon interlocuteur.
Questions sur le rattachement
Pas au sens où les distances internes seraient meilleures : celles-ci dépendent de la mesure elle-même. Le rattachement ajoute autre chose, tout aussi précieux : la capacité à positionner ce plan par rapport au reste du monde.
C’est possible si les points d’appui du levé initial existent toujours sur le terrain et sont identifiables. Sinon, il faut revenir mesurer. C’est l’une des raisons pour lesquelles il vaut mieux trancher cette question avant l’intervention.
Il n’existe pas de règle uniforme, mais dès qu’une cote doit être justifiée, le rattachement altimétrique devient en pratique indispensable. Votre concepteur ou le service instructeur pourra vous confirmer les attentes locales.
Cela dépend du contexte et de la distance aux éléments de référence disponibles. C’est généralement une part modeste du devis, et elle apparaît explicitement, pour que vous puissiez arbitrer en connaissance de cause.
Oui, et c’est un cas fréquent. Certains projets n’ont besoin que d’une altitude démontrable, sans exigence particulière sur les coordonnées. Nous adaptons la mission au besoin réel plutôt que de tout vendre par principe.
Comme nous conservons les calculs et les points d’appui, une reprise reste possible et rapide. C’est aussi pour cela que nous plaçons le repère hors de l’emprise des travaux, sur un support qui ne bougera pas.
Deux levés, cinq ans d’écart, un seul terrain
Voici une situation que nous rencontrons régulièrement dans le golfe. Un propriétaire fait relever sa parcelle pour une première étude, sans rattachement, parce que le devis était un peu moins cher. Cinq ans plus tard, il relance un projet, plus ambitieux, et souhaite réutiliser le plan existant en le complétant sur une zone qui n’avait pas été levée.
Problème : le premier plan est exprimé dans un repère local dont les points d’appui ont disparu. Il est impossible de recaler proprement la nouvelle mesure sur l’ancienne. Les deux documents décrivent le même terrain, mais ils ne se parlent pas. Il faut donc tout relever à nouveau.
Avec un rattachement national, la situation aurait été tout autre : la nouvelle intervention se serait limitée à la zone manquante, et les deux levés se seraient superposés sans discussion. L’économie initiale a donc coûté le prix d’un levé complet.
C’est exactement le raisonnement que nous vous exposons au moment du devis, pour que la décision vous appartienne en connaissance de cause.
